皆さん、本日も閲覧ありがとうございます。

山本電卓と申します。



今回は漫画制作ソフトCLIP STUDIO PAINT(クリップスタジオペイント)でパースを利用した絵を等分割をする方法を紹介させていただきます。



図や漫画の背景で建物を描く時などに必要になる作業ですね。



それではよろしくお願いいたします

( `・∀・´)ノ!



CLIP STUDIO PAINT画面【クリスタ補足】ウィンドウ(パレット)やアイコンが説明されている場所に見当たらない時は?

よくある等分割の紹介と疑問

パースを利用して作成した面を2等分・3等分する方法はよくインターネット上でも紹介されてますね。



●2等分割

対角線の交点から伸ばした線が2等分割線になります。

パース:2等分



●3等分割

「2等分割線と辺の交点から角までの線と対角線の交点」から伸ばした線が3等分割線になります。

パース:3等分



また、さらにもっと細かい分割をする場合は、以下のような方法があります。





パース:等分割

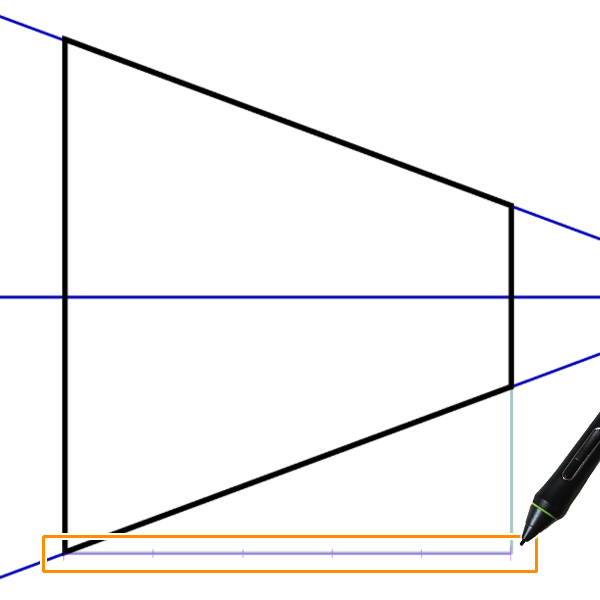

上の図で説明しますと、角Bからアイレベル(地平線)に対して平行方向に伸ばした線と辺DCの延長線との交点Fまでの辺BFを等分割し、その分割点から辺とアイレベル(地平線)の交点Eまでを結んだ時、辺BCの交点がそれぞれ等分割点になります。





しかし、私は思うのです。



いやその「角からアイレベル(地平線)に平行方向に伸ばした線を等分割」する方法は!!!?



と。



なぜ皆さんここを省略して紹介しているのでしょうか…。



しかし、CLIP STUDIO PAINTの機能を利用すればこの「線を等分割」することが簡単にできてしまいます!



また、このような補助線を引かなくてもパース面を分割できる方法もあります!



次項からはCLIP STUDIO PAINTの機能を利用したパース面の分割方法を紹介させていただきます◎



CLIP STUDIO PAINT(クリスタ)の「定規ツール」で線を等分割する方法!

CLIP STUDIO PAINTで「定規ツール」、そしてサブツールウィンドウで「直線定規」を選択しましょう。



クリスタ:直線定規



そしてツールプロパティもしくはサブツール詳細ウィンドウ:定規作成の中にある「目盛り」の項目にチェックを入れ、さらに横のボタンを押して「等分割」を選択します。

クリスタ:直線定規(目盛り)



クリスタ:直線定規(目盛り)

    ↓

クリスタ:直線定規の目盛り(等分割)

すると分割する数を入力できるようになりますのでここで分割したい数を設定します。

クリスタ:直線定規の目盛り(等分割)



後はキャンバス上でドラッグするだけでその長さに応じて設定した分割数で分割する目盛りを表示してくれます。



クリスタ:直線定規(等分割)

この定規は[Shift]を押しながらドラッグすることで水平・垂直方向に伸ばすことができます。



この「目盛り」を利用すれば上記の等分割線として使えるというわけですね◎

クリスタ:直線定規の目盛り(等分割)



ただし、目盛りを含む直線定規と描画する線を自動でピッタリ合わせてくれる(スナップする)機能はありませんのでそこは手作業で合わせる形になります。



注意

CLIP STUDIO PAINTの直線定規ツールにある等分割の目盛りはパースに対応しません。

その為、パース面に直接この直線定規を設置してもその目盛りは上記の方法で作成した等分割線と一致しませんので注意しましょう。

CLIP STUDIO PAINT(クリスタ)特有の「ベクターレイヤー」で補助線同士をピッタリ合わせられる!

今回紹介している等分割線は補助線であり、その作成はアナログでもデジタルでも手作業で線を引いていく形になります。



ここでCLIP STUDIO PAINT特有の「ベクターレイヤー」を利用することでその作業が少し楽になります◎

ベクターレイヤー【これぞクリスタの特徴!】ベクターレイヤーでこんなことができる!!



ベクターレイヤー上で「図形ツール」の「直線」を選択し、ツールプロパティもしくはサブツール詳細ウィンドウ:補正の中にある「ベクター吸着」の項目にチェックを入れ、吸着度合いの目盛りも大きめに設定します。

クリスタ:直線ツール(ベクター吸着)



これで線を引くことで真っ直ぐな線が引けますし、他の線に近付いたときにはその線の端にピタッと磁石のようにくっ付くようになります。

クリスタ:ベクター吸着



また、ズレてしまった場合でもベクターレイヤーの線なら「オブジェクトツール」で移動・修正もできますね。

クリスタ:ベクター線修正



このように「ベクターレイヤー」を利用すれば補助線同士をずれることなく合わせることができ、作業もスムーズになります◎



CLIP STUDIO PAINT(クリスタ)の自由変形で等分割する方法!

まず「ベクターレイヤー」と「グリッド」、「図形ツール」を利用して等分割した四角形を作成します。

クリスタ:グリッド



関連記事

クリスタ:グリッド・ルーラー【クリスタ:漫画制作サポート機能】グリッド・ルーラーのおすすめ設定!!



そしてCLIP STUDIO PAINT画面上部から「編集」→「変形」→「自由変形」と選択します。

クリスタ:自由変形



あとはパースを利用して描いた面に合わせるだけで等分割線が配置できます◎

クリスタ:自由変形(パース)



クリスタ:変形【クリスタ】なら絵・イラストをこれだけ自在に変形できる!!

また、この方法は背景(建物)を正面で描いて変形する、上からみた物の配置を描いて変形してパース面での配置を確認するなどといった方法にも活用できます。

クリスタ:自由変形(パース)

クリスタ:自由変形(パース)



自由変形を行う際の注意点…!

CLIP STUDIO PAINTの自由変形は四隅と辺を自由に動かして対象を変形させる便利な機能です。



しかしその性質がある為に、他の線やガイド線にピッタリくっ付ける(スナップ)機能がありません…!



ですので、自由変形でパース面に合わせるのは自分の目で確認するしかないのです。



また、[Shift]を押すことで垂直・水平になる箇所でピタッと止めることもできないのです。

クリスタ:自由変形



しかし、変形をする際に[Shift]を押しながらドラッグすることで線を伸ばす方向を固定することはできます。

クリスタ:自由変形(Shift)

クリスタ:自由変形(Shift)



また、自由変形時に表示される「□」の内、辺部分にある「□」をドラッグ移動させれば水平・垂直を保ったまま変形させることもできます。

クリスタ:自由変形



このようにして、変形を行う際は残したい水平・垂直方向の線をずらしてしまわないように行うのがポイントとなります。





《補足》左右対称の描き方

以下の画像のように等分割の位置でないが左右対称になっている線をパース面に描く方法も紹介させていただきます。

建物のドアや柱などを描く時に利用できるかと思います。

図形

方法は、まず任意の場所に線を描き、その線とパースの辺の接点から対角線の交点を通る補助線を引きます。

パース(左右対称)

すると補助線と反対側の辺との接点が左右対称となる点になりますのでその位置から線を描いていきます。

パース(左右対称)

他の線も同様に対角線の交点を通る補助線を引き、線を描く位置を確認していきます。



パース(左右対称)

CLIP STUDIO PAINT(クリスタ)での等分割方法紹介まとめ

今回はすでに紹介されている等分割方法の中で自分が不足していると感じた部分をCLIP STUDIO PAINTの機能で補う方法を紹介させていただきました。



まだまだ機能としては不十分な点もありますが、アナログよりは効率的ですし、今後のアップデートでさらに便利になる可能性もあります。



少しでも便利だなと感じた方はCLIP STUDIO PAINTの使用もご検討下さい◎



それではここまで閲覧ありがとうございました!
